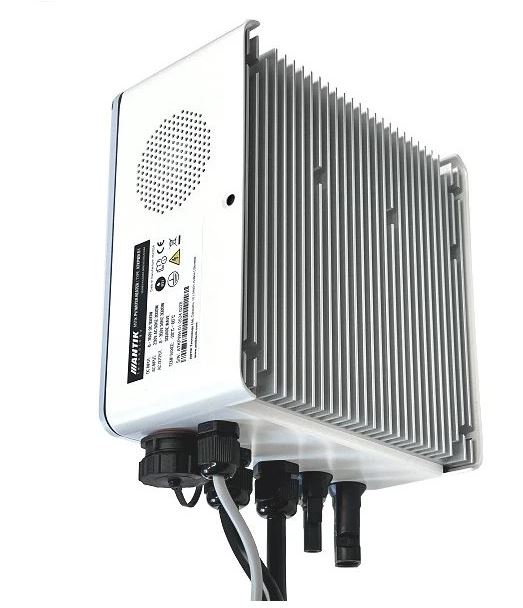

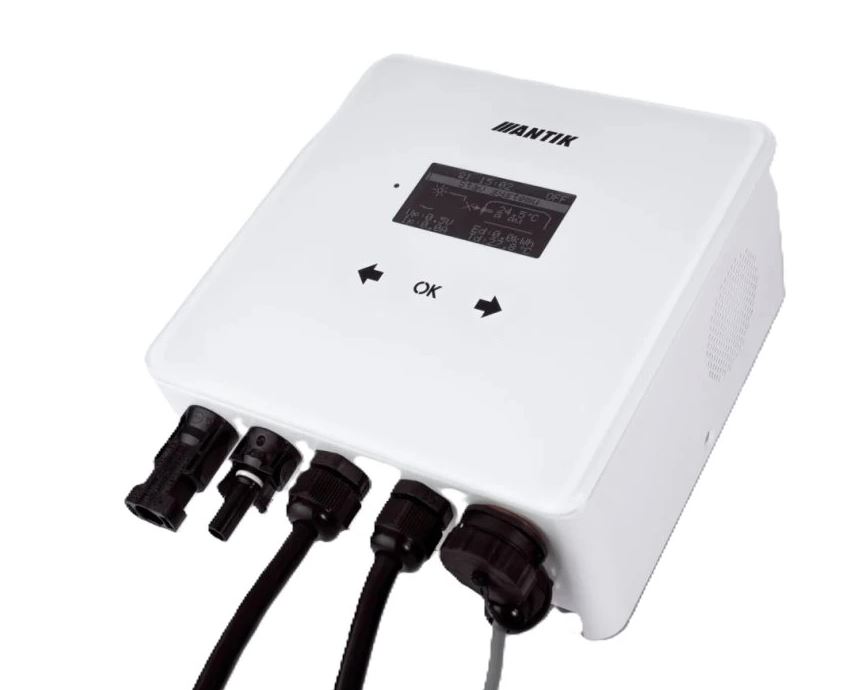

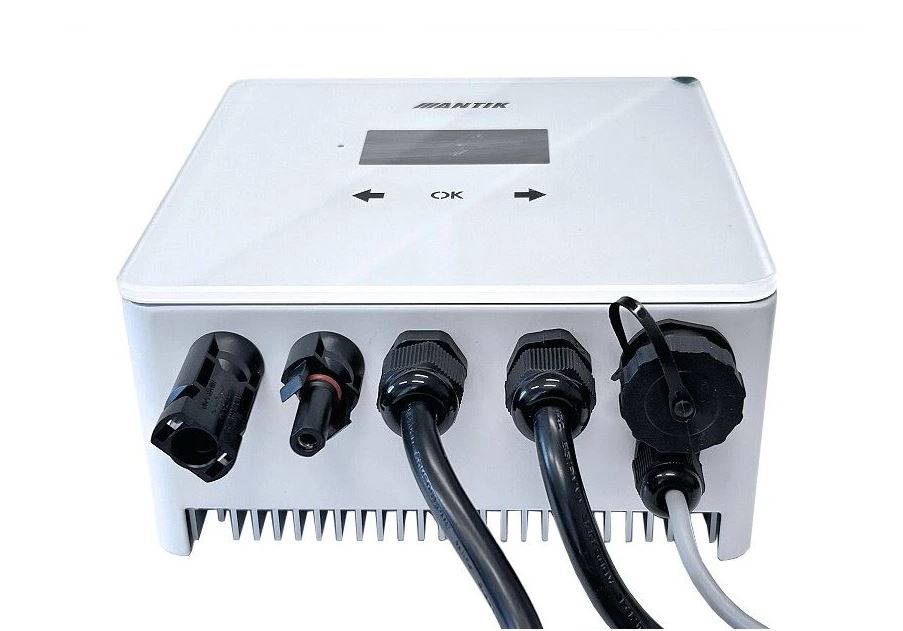

Solární MPPT regulátor ANTIK PWH.01 3kW - V3 EVO

Solární MPPT regulátor a měnič ANTIK Water Heater 3 kW – PWH.01 V3 EVO je modernizovaná verze osvědčeného řešení pro přímý ohřev vody z fotovoltaických solárních panelů. Oproti předchozí verzi přináší vylepšenou stabilitu, optimalizaci řízení výkonu a celkově spolehlivější provoz.

Zařízení optimalizuje pracovní bod fotovoltaických solárních panelů pomocí technologie MPPT a umožňuje efektivní přímé napájení odporových spotřebičů, zejména topných spirál bojlerů.

Regulátor převádí stejnosměrné napětí z fotovoltaického pole na pulzní střídavé napětí (modifikovaný sinus 50 Hz), vhodné pro odporové zátěže o příkonu přibližně 1–3 kW.

Zařízení pracuje v širokém rozsahu vstupního napětí až do 400 V DC, což umožňuje flexibilní návrh počtu fotovoltaických solárních panelů v sérii a lepší využití výkonu panelů i při horších podmínkách.

Na rozdíl od jednodušších regulátorů vyžaduje ANTIK V3 EVO napájení ze sítě 230 V AC. Toto napájení slouží pro elektroniku, řízení, WiFi komunikaci a zajišťuje stabilní provoz i při velmi nízkém výkonu panelů.

Chování výstupu

Výstupní napětí je plně elektronicky řízené MPPT měničem.

Regulátor umožňuje softwarové omezení maximálního výkonu, čímž lze přesně přizpůsobit provoz konkrétní topné spirále. Zařízení dodává do zátěže výkon podle aktuálně dostupné energie z panelů až do nastaveného nebo konstrukčního maxima 3 kW.

Oproti předchozí verzi V3 nabízí EVO:

• plynulejší regulaci výkonu
• stabilnější chod při kolísání napětí z panelů
• lepší reakci při nízkém osvitu

Při poklesu výkonu panelů regulátor automaticky snižuje výkon. Při přehřátí nebo přetížení dojde k automatickému omezení výkonu.

Správný návrh počtu panelů a volba odpovídající topné spirály jsou důležité pro bezpečný a dlouhodobý provoz. V případě potřeby vám s návrhem vhodné sestavy rádi pomůžeme.

Sekundární výstup

Zařízení disponuje druhým AC výstupem s inteligentní logikou přepínání.

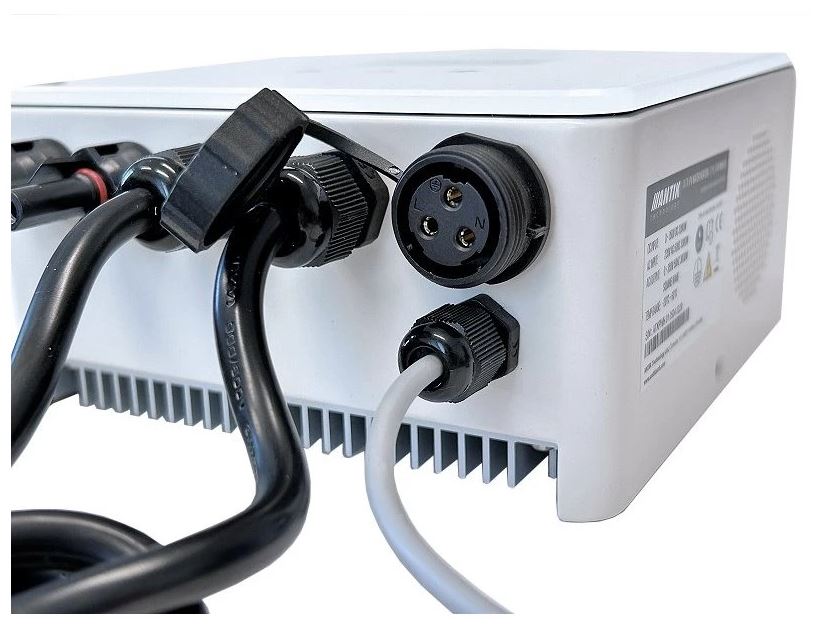

Pro aktivaci je nutné doplnit ANTIK konektor pro 2. AC výstup pro Antik V3

Přístroj přepne výkon na sekundární výstup v případě, že:

• teplota vody na externím čidle dosáhne nastavené hodnoty pro ohřev z FV
• nebo pokud je primární okruh odpojen termostatem (detekce nulového proudu)

Druhý výstup zůstane aktivní, dokud teplota neklesne přibližně o 5 °C pod nastavenou hodnotu.

Pokud je při přepnutí detekován nulový proud (není připojena zátěž), zařízení se vrátí zpět na první výstup.

Funkce síťové zálohy není na druhém výstupu podporována.

Síťová záloha

ANTIK V3 EVO umožňuje automatické dohřívání ze sítě při nedostatku energie z fotovoltaických solárních panelů.

Díky této funkci je zajištěn komfort ohřevu vody i v období s nízkým výkonem FVE.

Solární regulátor ANTIK MPPT PWH.01 3 kW V3 EVO:

• Typ střídače: jednofázový, s integrovaným dohřevem ze sítě
• Typ regulace: MPPT
• Displej: Ano 2.5"
• Vzdálený dohled přes WiFi a aplikaci Antik Smart Home
• Monitoring teploty vody v bojleru na dálku
• Vylepšený algoritmus řízení výkonu (EVO)
• Stabilnější provoz při kolísání výkonu panelů
• Možnost přesměrování výkonu do druhého výstupu
• Možnost zálohy ohřevu ze sítě 230 V
• Přehledné uživatelské rozhraní
• Návod zde.

Specifikace regulátoru ANTIK MPPT PWH.01 3 kW V3 EVO:

• Vstupní napětí [VDC]: 0 až 400 V
• Vstupní proud [ADC]: 16 A
• Výstupní napětí [VAC]: 0 až 250 V AC / 50 Hz
• Maximální výkon: 3 kW
• Připojení FV panelu: sériové
• Průběh výstupního napětí: modifikovaný sinus
• Výstup VAC č. 1: hlavní
• Výstup VAC č. 2: sekundární bez dohřevu ze sítě
• Tepelná ochrana: ANO
• Ochrana proti zkratu na výstupu AC: ANO
• Ochrana proti zkratu na vstupu AC i DC: ANO
• Provozní teplota: -20 °C až +60 °C
• Účinnost: >98 %
• Chlazení: aktivní
• Plášť: hliníkový
• Krytí: IP40
• Rozměry [mm]: 160 × 160 × 80
• Hmotnost: 2 kg
