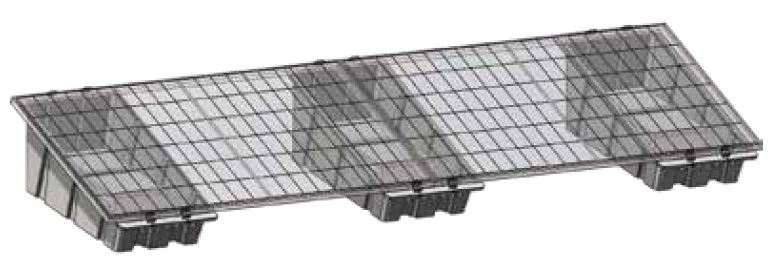

Nosná samozátěžová konstrukce fotovoltaických panelů pro plochou střechu.
Lehká, ekonomická a podpěrná konstrukce - plastové konzole pro montáž solárních panelů.
Nosná samozátěžová konstrukce fotovoltaických panelů pro plochou střechu.
Lehká podpěrná plastová konstrukce pro montáž solárních panelů na rovné střechy, včetně spojovacího materiálu.
Pro kalkulaci potřebného materiálu konstrukce potřebujeme znát rozměry a rozložení panelů na střeše - počet řad a počet panelů v jednotlivých řadách - prosíme napište do poznámky objednávky.
Panely lze na konstrukci umístit pouze horizontálně.

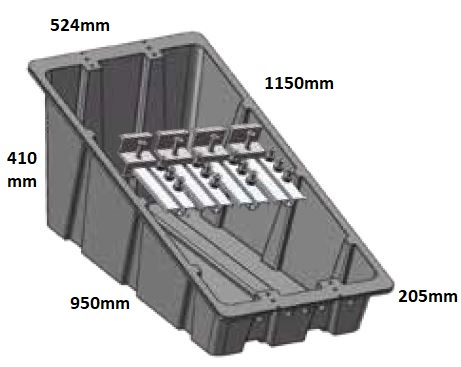

Konstrukci jednoduše sestavíte dle přiloženého návodu. Sklon konstrukce 15°.
Zatížení realizujte vždy jednotlivě dle daného projektu FVE. Zátež není součástí obsahu balení konstrukce, při nacenění rádi pomůžeme.

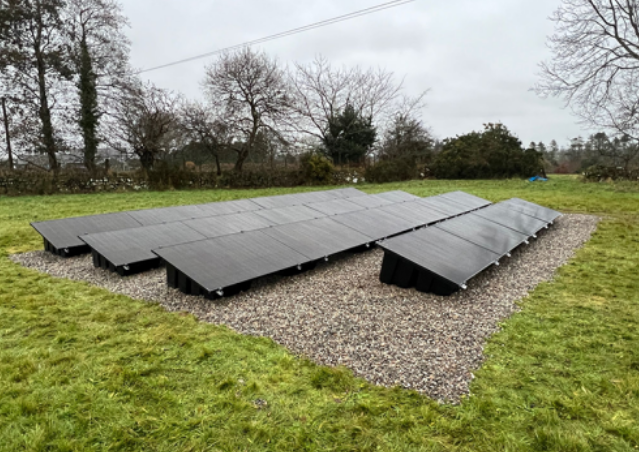

Pro zátež je možné použít štěrk, cihly nebo betonové bloky.
Pokud panel nezakryje celou délku vany, doporučujeme vyvrtat otvor ve spodní části pro odtok vody.
Větší množství na poptávku.
Balení obsahuje - kompletní prvky pro uchycení panelů:

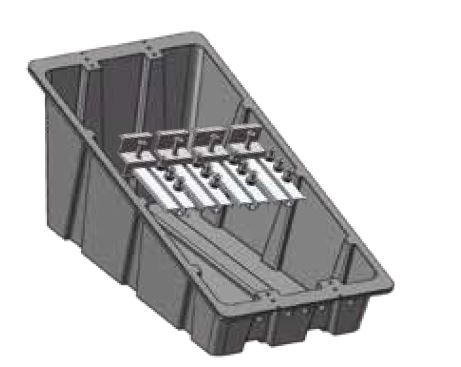

- 1x plastová konzole
- 4x krátký profil pro uchycení držáku panelu
- 4x krajový držák panelu - hliníkové je možné vyměnit za černý elox
- 4x šroub s půlkulatou hlavou m6x40
- 4x šestihranná matice M6
- 8x vrut se zápustnou hlavou
- Pro ukotvení jednoho panelu, potřebujete dvě konzole.
- Pro ukotvení dvou panelů, potřebujete tři konzole
- Pro ukotvení třech panelů, potřebujete čtyři konzole....
Varianty kotvení panelů:
- AmeriSolar 285W - šířka 992mm, rám 35mm.
Kotvení na třetím otvoru od kraje.
- Jinko 380W - šířka 1029mm, rám 35mm
Kotvení na druhém a třetím otvoru od kraje.
- Longi 445W, šířka 1038 mm, rám 35 mm
Kotvení na druhém otvoru od kraje, druhý otvor se musí vyvrtat mezi druhým a třetím otvorem.
- AmeriSolar 380W - šířka 1039 mm. rám 35 mm
Kotvení na druhém otvoru od kraje, druhý otvor se musí vyvrtat mezi druhým a třetím otvorem.
- Canadian Solar 380 W, šířka 1048 mm, rám 35 mm
Kotvení na druhém otvoru od kraje v horní i spodní části.
- Ja Solar 460 W, šířka 1052 mm, rám 35 mm
Kotvení na druhém otvoru od kraje v horní i spodní části.
Vanu je potřeba trochu natáhnout aby se panel vešel a krajový úchyt dosedl na místo.
- Trina Vertex 425 W - šířka 1134 mm, rám 30 mm
Kotvení za hranou vany s pomocí prodloužené destičky k uchycení.
S naceněním kompletní sady na projekt rádi pomůžeme a
naceníme potřebný materiál na míru.
Žádost o nacenění můžete zasílat formou poptávky na email info@eshopelektronika.cz

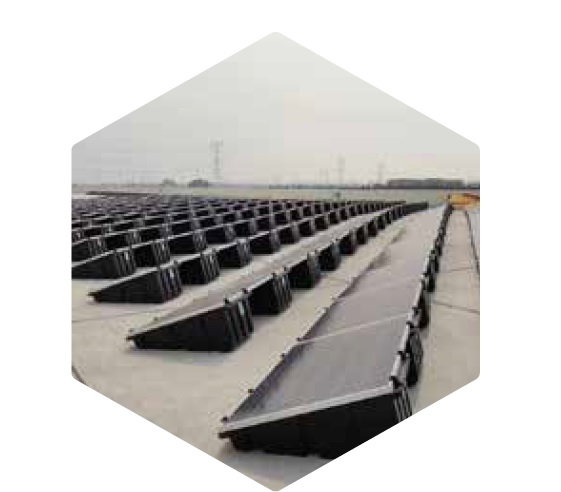

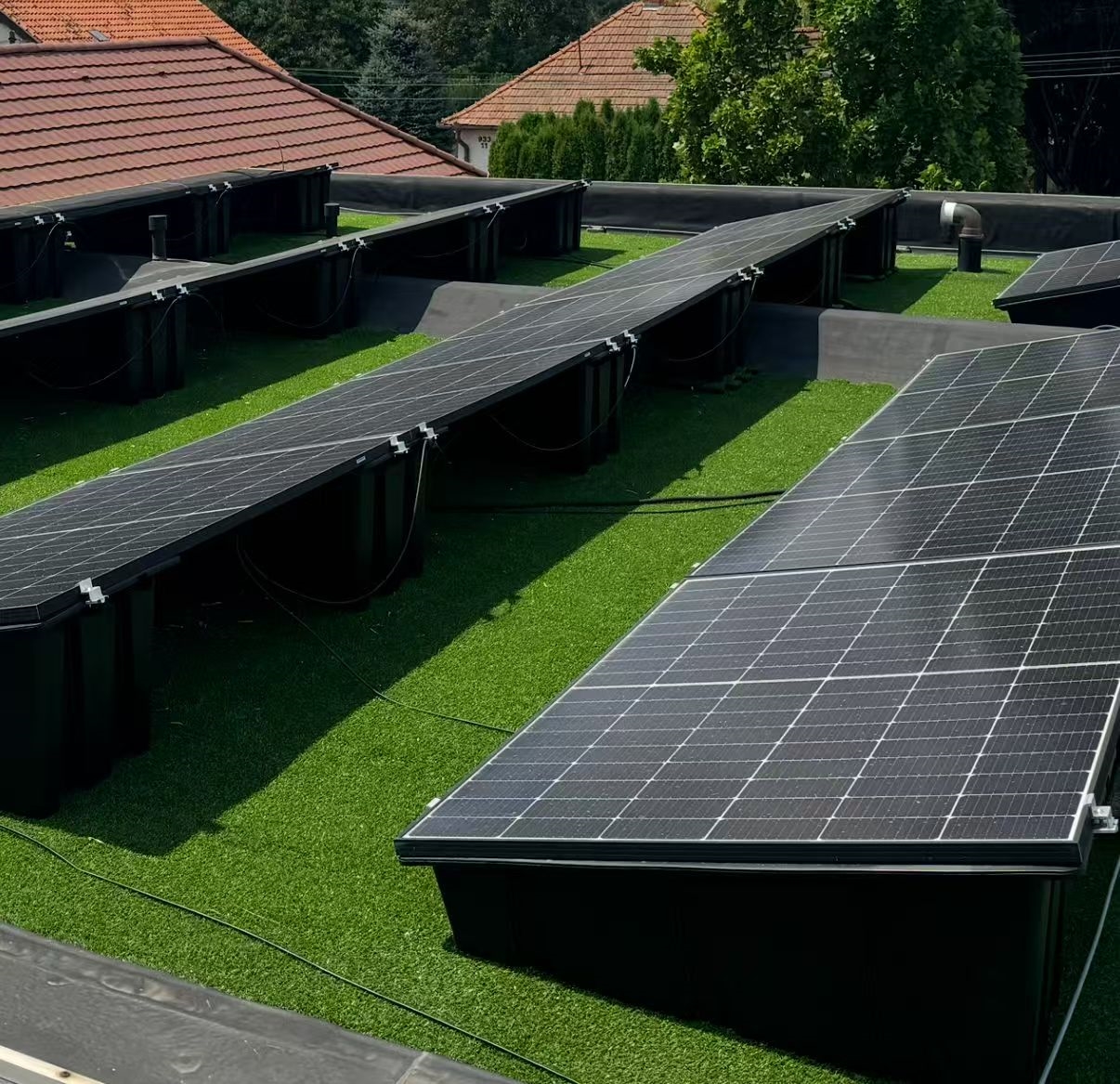

Panely je možné umístit jedním směrem, nebo konstrukci využít na instalaci systému východ / západ.
Plastové konzole jsou skladem.
Instalaci svěřte odborně způsobilé osobě. Vždy používejte přiměřené nástroje, pomůcky a ochrany při práci na střeše.
