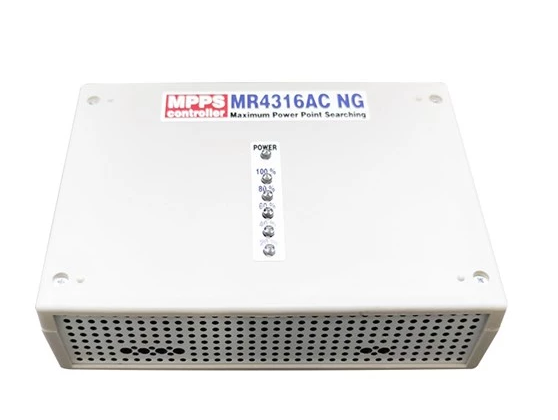

Solární regulátor MR4316AC NG je určen pro přímý ohřev vody v bojleru a dalších odporových spotřebičů přímo z fotovoltaických panelů bez použití baterií. Zařízení optimalizuje pracovní bod panelů pomocí technologie MPPS (Maximum Power Point Searching), která aktivně vyhledává optimální zatížení a maximalizuje využití dostupné energie.
Regulátor převádí stejnosměrné napětí z fotovoltaických panelů na pulzní střídavé napětí (modifikovaný sinus, cca 122 Hz) vhodné pro odporovou zátěž, zejména topné spirály bojlerů nebo přímotopy.
Zařízení pracuje v širokém vstupním rozsahu 60–430 V DC, což umožňuje flexibilní návrh počtu fotovoltaických panelů v sérii. Provoz regulátoru je plně napájen z fotovoltaických panelů a nevyžaduje externí zdroj energie.
Regulace výkonu probíhá změnou šířky pulzů výstupního napětí. Při poklesu výkonu fotovoltaických panelů se pulzy zmenšují, aby bylo zachováno optimální napětí pracovního bodu. Při vyšším výkonu fotovoltaických panelů regulátor pulzy rozšiřuje a zvyšuje dodávaný výkon.
Za regulátor lze připojit spínací relé pro dohřev ze sítě a externí teplotní čidlo.
Doporučujeme prohlédnout celkové externí příslušenství k regulátoru.
Vstupy / Výstupy
3) prioritní je vždy AC výstup, DC výstup se používá k přepnutí dvou zátěží pomocí externího stykače: dokud je na AC výstupu připojená zátěž 1 (testuje se pravidelně), DC výstup je vypnutý. Ve chvíli se zátěž 1 na AC výstupu odpojí, zapne se DC výstup (tj. na DC výstupu se objeví napětí panelů). Tímto napětím se napájí externí spínaný zdroj 24VDC*, na který je připojena cívka externího stykače*. Stykač přepne AC výstup na zátěž 2 a regulátor pět reguluje výstupní napětí (MPPT). Po nastavené době regulátor vypne DC výstup, stykač se deaktivuje a na AC výstup se připojí se zátěž 1. Poté regulátor zkusí otestovat, jestli se zátěž 1 připojena. Pokud ano, začne regulovat napětí na zátěži 1, pokud ne zapne DC výstup, tím sepne stykač, připojí se zátěž 2 a regulátor začne regulovat napětí na zátěži 2. Pokud by nebyla připojena ani jedna zátěž, regulátor pomocí DC výstupu přepíná stykač sem a tam, dokud nenalezne připojenou zátěž. V tomto režimu je DC výstup použit pouze k přepínání zátěží na AC výstupu.
4) boiler na AC výstupu, který regulátor připíná externím stykačem (pomocí DC výstupu) na síťové napětí 230 V, pokud není dost solární energie: cílem je, aby večer byla voda ohřána na minimální zvolenou teplotu i ve dnech, kdy je solární energie málo. regulátor při každém testu posoudí, zda energie dodávaná z panelů dostačuje k tomu, aby byla voda v boileru ohřána do večera na zvolenou teplotu.
Uživatel si nastaví jmenovitý příkon a objem boileru a minimální požadovanou teplotu vody. Ze zadaných hodnot regulátor vypočítá množství potřebné energie. Pokud při testu panelů regulátor usoudí, že solární energie je málo, sepne DC výstup. Externí stykač, který je připojen na tomto výstupu, odpojí boiler od AC výstupu regulátoru a připojí ho na síťové napětí 230 V. Regulátor po zvolené době opět provede test a posoudí, zda je nebo není dost energie k ohřevu z fotovoltaických panelů a bude napájet boiler energií z panelů nebo ze sítě.
Regulátor MR4316AC NG má samostatný DC výstup (přímý z FV pole), který lze využít pro další DC spotřebič (např. jiný měnič, DC topnou patronu, DC regulátor apod.).
Tento DC výstup je průchozí z panelů (nepřeváděný přes AC měnič).
Výstupní napětí je elektronicky řízené a uživatelsky nastavitelné v rozsahu přibližně 10–250 V AC. Regulátor nikdy nepřekročí nastavenou hodnotu maximálního výstupního napětí.
Výkon dodávaný do spirály je dán kombinací:
nastaveného maximálního napětí,
odporu připojené zátěže,
aktuálního výkonu fotovoltaického pole.
Regulátor je vybaven:
ochranou proti podpětí,
ochranou proti nadproudu,
tepelnou ochranou s automatickým omezením výkonu,
ochranou výkonového stupně proti přepětí.
Maximální vstupní napětí panelů naprázdno nesmí nikdy překročit 430 V. Při návrhu FV pole je nutné zohlednit zvýšení napětí při nízkých zimních teplotách.
V případě nejasností vám s návrhem vhodné kombinace panelů a regulátoru rádi pomůžeme.
